1J87是一种高电阻率和高磁导率的软磁合金，以其优异的机械性能和耐腐蚀性能，以及良好的切削性能和焊接性能，在工业领域中得到了广泛的应用。

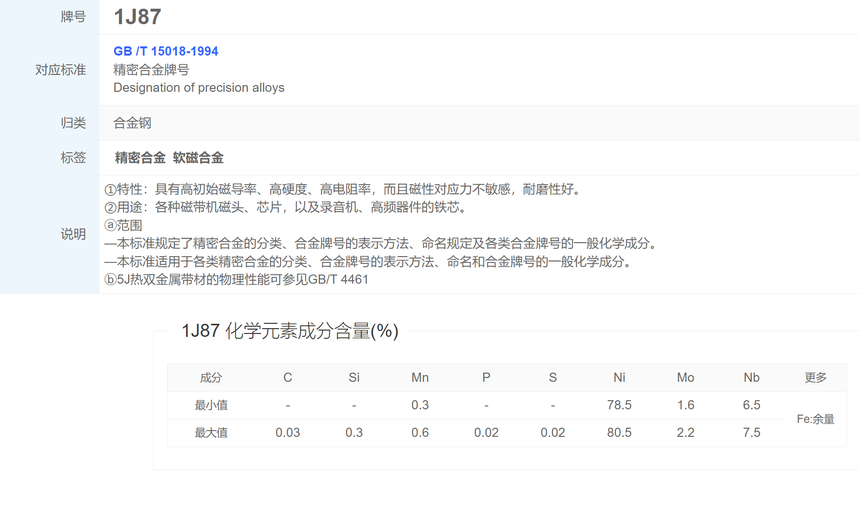

化学成分

1J87的化学成分是其性能的关键因素，根据提供的信息，其主要成分包括：

· 碳（C）：≤0.03%

· 硅（Si）：≤0.30%

· 锰（Mn）：0.30~0.60%

· 磷（P）：≤0.020%

· 硫（S）：≤0.020%

· 镍（Ni）：78.5~80.5%

· 钼（Mo）：1.60~2.20%

· 铌（Nb）：6.50~7.50%

· 铁（Fe）：余量

物理性能

1J87的物理性能如下：

· 密度：8.75g/cm³

· 电阻率：≥75μΩ·cm

· 维氏硬度：≥190

热处理性能

1J87的热处理制度推荐如下：

· 干氢或真空中950～1150℃保温2～3h（带厚≤0.20mm）或1150～1250℃保温4～6h（带厚>0.20mm），

· 以100℃/h速度冷到500℃保温1h，

· 再以10～30℃/h速度冷到350℃后炉冷，

· 冷到200℃时出炉。

力学性能

1J87的力学性能包括：

· 屈服强度：根据热处理状态不同，屈服强度会有所变化

· 抗拉强度：根据热处理状态不同，抗拉强度也会有所不同

应用领域

1J87广泛应用于以下领域：

· 航空航天

· 船舶

· 化工

· 磁带机磁头

· 芯片

· 录音机

· 高频器件的铁芯等

主要特性

1J87具有以下主要特性：

· 高初始磁导率

· 高硬度

· 高电阻率

· 磁性对应力不敏感

· 耐磨性好

标准与规范

1J87遵循的中国国家标准为：

· GB/T 14987—94

1J87软磁合金
